  PZ-6T、PZ-7T型喷射机是用于干喷、潮喷混凝土的设备，它具有结构合理、性能稳定、操作维护方便、使用寿命长、可分别配置胶轮和轨轮两种行走装置等特点。

 广泛适用于隧道、涵洞、地铁、水电工程、地下工程的喷射混凝土施工作业。

本机主要是由驱动装置、转子总成、气路系统、压紧装置、喷射系统等部分组成。

A . 驱动装置主要由电机（16）和减速箱（11）构成。

B. 转子总成主要由转子体（5）、转子衬板（7）和橡胶料腔（6）等组成，转子衬板垂直与转子体轴线安装在转子体上下两端，橡胶料腔（6）安装在与转子体轴线平行且均匀分布在转子体圆周上的十个料腔座孔内。

C. 气路系统由分气器（13），主气路截止阀（15）、上气路截止阀（17）、下气路截止阀（14）、供水截止阀（22）等构成。

D. 压紧装置（18）安装在面板（8）与料斗底座（3）之间，用来给橡胶结合板（4）和转子衬板（7）间的密封面施加正压力。

E. 喷射系统由输料软管（21）和喷头（23）等构成，

工作原理:

该设备工作原理为：搅拌好的物料由配料搅拌机卸料口（或人工拌料和上料）经过振动筛网供入喷射机料斗（1）中，由拨料器（2）拨动注入转子总成的橡胶料腔中，橡胶料腔随转子体旋转到出料口处，在这里从气路系统进入的压缩空气，把物料吹入出料橡胶弯头（9），由旋流器（10）引入另一路压缩气，呈多头螺旋状态把物料吹散、加速，并使其旋转、浮游，进入输料软管（21），到达喷头（23）通过供水截止阀（22）添加适量补充水分后喷射到受喷面上。

潮喷机PZ-7型

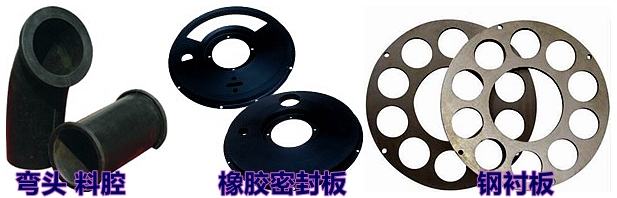

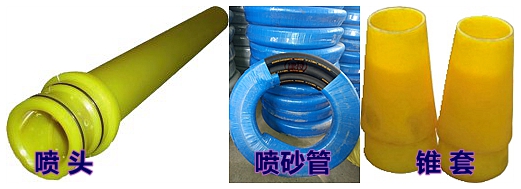

配套配件：

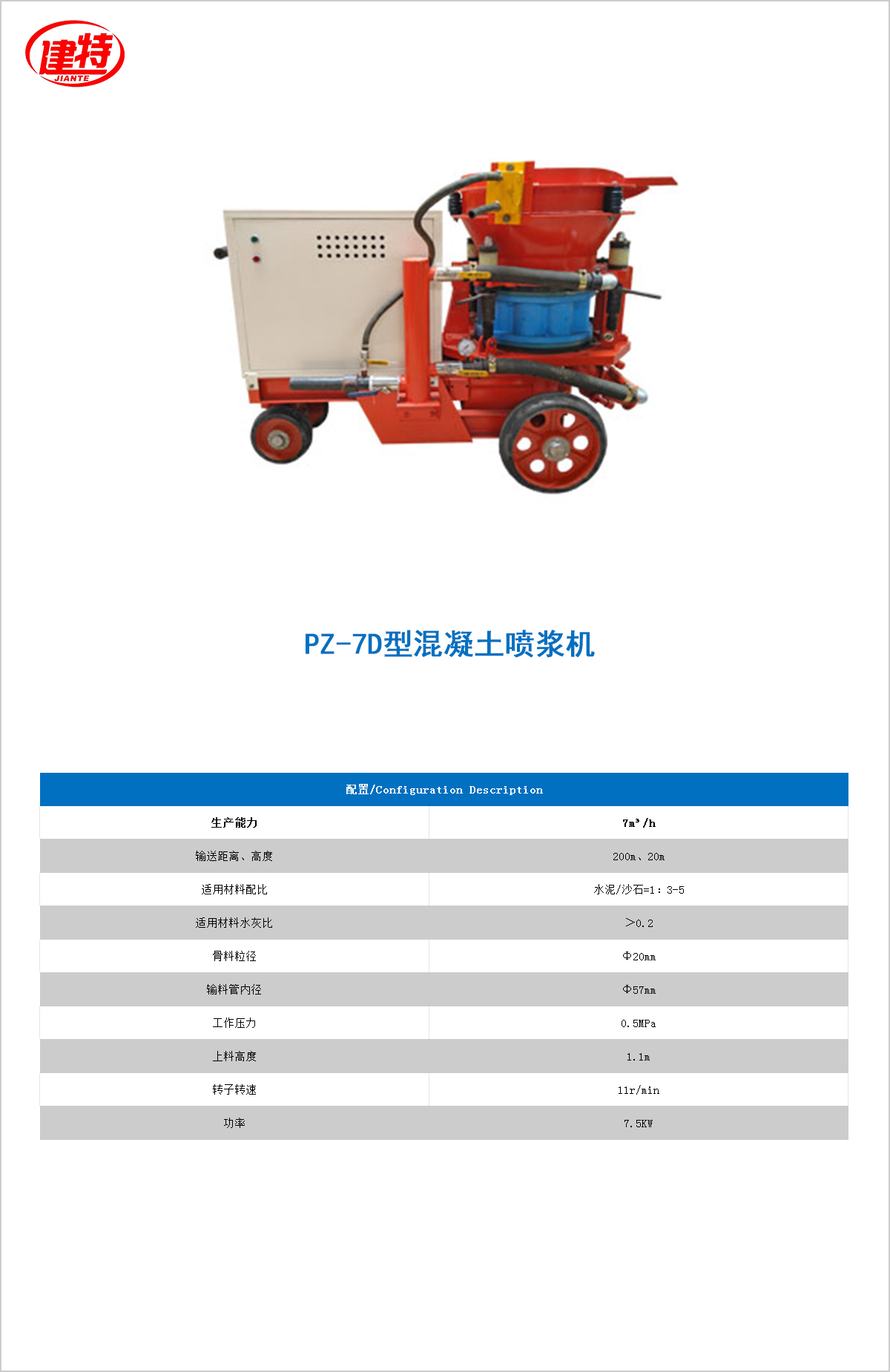

产品参数：
